DN800 से अधिक पाइप व्यास के लिए, प्रत्यक्ष एक्सट्रूज़न के लिए अत्यधिक बड़े एक्सट्रूडर, उच्च क्लैंपिंग बल और जटिल शीतलन प्रणाली की आवश्यकता होती है। सर्पिल वाइंडिंग प्रक्रिया - जहां एक प्रोफ़ाइल एक्सट्रूडर पहले एक सतत एचडीपीई पट्टी (वर्ग या आयताकार खोखला खंड) का उत्पादन करता है, जिसे फिर हेलिकली घाव किया जाता है और एक घूर्णन खराद पर संलयन-वेल्ड किया जाता है - स्पष्ट लाभ प्रदान करता है:
| पहलू | प्रत्यक्ष बाहर निकालना | सर्पिल घुमावदार |
|---|---|---|
| अधिकतम किफायती व्यास | ~DN1200 | DN4000 तक |
| निवेश लागत | बहुत ऊँचा | मध्यम (2-3 एक्सट्रूडर) |
| रिंग कठोरता लचीलापन | दीवार की मोटाई के अनुसार तय किया गया | प्रोफ़ाइल डिज़ाइन के माध्यम से समायोज्य |
| सामग्री का उपयोग (किलो/मीटर) | ऊंची (ठोस दीवार) | निचली (खोखली कोर संरचना) |
| पुनर्चक्रित सामग्री का उपयोग | सीमित (≤20%) | 100% तक (उचित स्क्रू डिज़ाइन के साथ) |
वाइंडिंग प्रक्रिया पाइप की दीवार संरचना के वास्तविक समय समायोजन की भी अनुमति देती है, जिससे समान उत्पादन लाइन केवल वाइंडिंग पिच या प्रोफ़ाइल आयामों को बदलकर एसएन4 (4 केएन/एम²) से एसएन16 (16 केएन/एम²) तक रिंग कठोरता रेटिंग वाले पाइप बनाने में सक्षम हो जाती है।

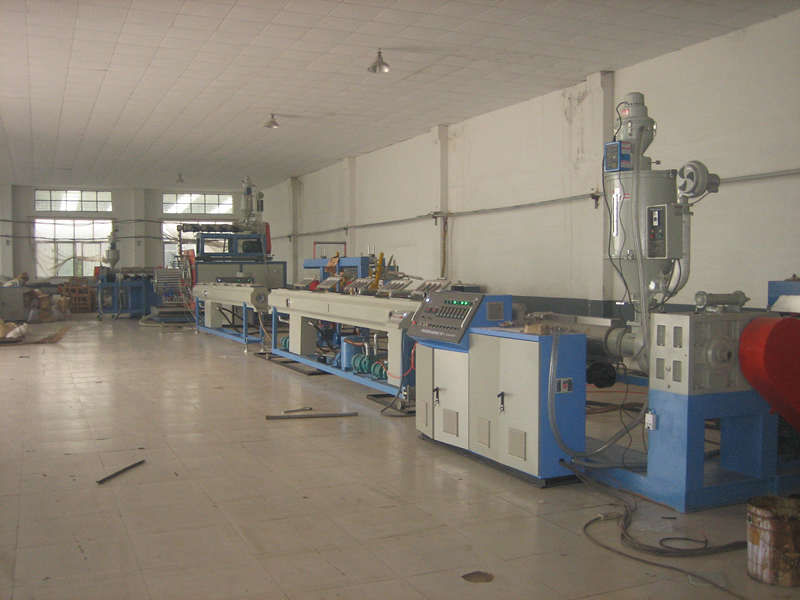

एक पूर्ण बड़े व्यास वाली घुमावदार पाइप उत्पादन लाइन में आमतौर पर निम्नलिखित स्टेशन शामिल होते हैं:
मुख्य प्रोफ़ाइल एक्सट्रूडर - निरंतर खोखली पट्टी (भार वहन करने वाली संरचना) का उत्पादन करता है।
सह-एक्सट्रूडर (पिघला हुआ चिपकने वाला एक्सट्रूडर) - आसन्न पट्टी परतों को फ्यूज करने के लिए वेल्डिंग बिंदुओं पर पिघला हुआ एचडीपीई लागू करता है।
सर्पिल वाइंडिंग बनाने की मशीन - एक बहु-अक्ष घूमने वाला मेन्ड्रेल जो पाइप के व्यास और वाइंडिंग कोण को नियंत्रित करता है।
एनीलिंग/कूलिंग सेक्शन- तनाव से राहत और आयामी स्थिरता सुनिश्चित करता है।
स्वचालित कट-ऑफ सॉ- ग्राहक द्वारा निर्दिष्ट लंबाई में इन-लाइन कटिंग करता है।
पीएलसी सेंट्रल कंट्रोल सिस्टम - सभी एक्सट्रूडर, वाइंडिंग कैरिज और हेल-ऑफ को सिंक्रोनाइज़ करता है।
नीचे दी गई तालिका प्रमुख चीनी और यूरोपीय मशीनरी निर्माताओं से प्राप्त मापदंडों के साथ सबसे आम व्यावसायिक रूप से उपलब्ध मॉडलों का सारांश प्रस्तुत करती है (मान विशिष्ट हैं; अंतिम विशिष्टताएँ आपूर्तिकर्ता अनुकूलन पर निर्भर करती हैं)।
| मॉडल कोड | पाइप ओडी रेंज (मिमी) | मुख्य एक्सट्रूडर | पिघला हुआ एक्सट्रूडर | स्थापित पावर (किलोवाट) | अधिकतम आउटपुट (किलो/घंटा) | विशिष्ट अनुप्रयोग |
|---|---|---|---|---|---|---|
| WR‑800 | 200 - 800 | एसजे65/34 (65 मिमी स्क्रू, 34 एल/डी) | एसजे55/34 | ~210 | 380 - 420 | शाखा सीवर, आवासीय जल निकासी |
| WR‑1200 | 300 – 1200 | एसजे80/34 | एसजे65/34 | ~320 | 530 – 570 | नगरपालिका ट्रंक लाइनें, उपचार संयंत्र |
| WR‑2200 | 800 – 2200 | SJ90/38 (हाई टॉर्क) | एसजे65/34 | ~430-460 | 720 – 850 | तूफानी पानी के मुख्य साधन, औद्योगिक ठंडा पानी |
| WR‑3000 | 1200 – 3000 | एसजे120/38 (ट्विन-स्टेज डीकंप्रेसन) | एसजे80/34 | ~530-560 | 880 - 950 | बड़े झरने, नदी पार साइफन |
| WR‑4000 | 1800 – 4000 | एसजे150/38 + जबरन खिलाना | एसजे90/34 | ~680 – 720 | 1100 – 1250 | मेगा-प्रोजेक्ट्स, सुरंग लाइनिंग पाइप |
नोट: उपरोक्त सभी मॉडल पाइप व्यास और दीवार की मोटाई के आधार पर 0.5 - 1.2 मीटर/मिनट की अधिकतम लाइन गति के साथ काम करते हैं। रिंग की कठोरता बनाम अक्षीय ताकत को अनुकूलित करने के लिए घुमावदार कोण 50° और 85° के बीच समायोज्य है।
बुनियादी मापदंडों के अलावा, निम्नलिखित इंजीनियरिंग विवरण यह निर्धारित करते हैं कि क्या आपकी लाइन एक दशक तक परेशानी मुक्त चलेगी या रखरखाव के लिए एक दुःस्वप्न बन जाएगी।
लागत-प्रतिस्पर्धी उत्पादन के लिए, पोस्ट-औद्योगिक रिग्राइंड (100% फ्लेक्स) को संसाधित करने की क्षमता गैर-परक्राम्य है। देखो के लिए:
उच्च-टॉर्क, कम-स्पीड ड्राइव सिस्टम (गियर-बॉक्स दक्षता > 95%)।
बैरियर सेक्शन के साथ डबल-स्टेज डीकंप्रेसन स्क्रू - यह ब्रिजिंग को रोकता है और परिवर्तनीय-आकार फ़ीड के साथ भी सजातीय पिघलना सुनिश्चित करता है।
स्क्रू फ्लाइट टिप पर हार्ड-फेसिंग (उदाहरण के लिए, टंगस्टन-कार्बाइड कोटिंग) - अपघर्षक पुनर्नवीनीकरण सामग्री को संसाधित करते समय सेवा जीवन बढ़ाता है।
जाँच करने के लिए पैरामीटर: 100% रिग्राइंड के साथ पिघलने की क्षमता वर्जिन-सामग्री दर की कम से कम 85% होनी चाहिए (कई सस्ते डिज़ाइन 60% तक गिर जाते हैं)।
डीएन2000 पाइपों के लिए फॉर्मिंग मेन्ड्रेल को ±0.5 मिमी के भीतर संकेंद्रितता बनाए रखनी चाहिए। मुख्य विशिष्टताएँ:
ड्राइव अक्षों की संख्या: ≥ 4 स्वतंत्र सर्वो-संचालित अक्ष (रेडियल विस्तार, अक्षीय गति, मैंड्रेल रोटेशन और स्ट्रिप गाइड)।
हाइड्रोलिक क्लैंपिंग दबाव: खोखली प्रोफ़ाइल को कुचले बिना उचित संलयन वेल्डिंग सुनिश्चित करने के लिए 0.5 - 2.5 एमपीए तक समायोज्य।
त्वरित-परिवर्तन व्यास प्रणाली: समान मॉडल रेंज के भीतर व्यास परिवर्तन के लिए उपकरण-रहित समायोजन समय ≤ 30 मिनट।
जबकि अधिकांश आपूर्तिकर्ता सीमेंस एस7‑1500 या एलन‑ब्रैडली पीएलसी की पेशकश करते हैं, महत्वपूर्ण विशेषता दोहरी स्क्रीन स्वतंत्र सिंक्रनाइज़ेशन है - मुख्य एक्सट्रूडर और वाइंडिंग कैरिज में अलग-अलग ऑपरेटर पैनल होने चाहिए लेकिन उच्च गति औद्योगिक ईथरनेट बस (प्रोफिनेट या ईथरकैट) के माध्यम से संचार करना चाहिए। यह अनुमति देता है:
व्यास परिवर्तन के दौरान स्वतंत्र गति ट्रिमिंग।
पाइप की दीवार की मोटाई भिन्न होने पर स्वचालित टॉर्क मुआवजा।
पूर्ण पता लगाने की क्षमता के लिए वास्तविक समय डेटा लॉगिंग (पिघल तापमान, दबाव और घुमावदार टोक़ सहित)।
एक अच्छी तरह से कॉन्फ़िगर की गई वाइंडिंग लाइन मानक डबल-दीवार सर्पिल पाइप तक सीमित नहीं है। सही सहायक उपकरण के साथ, यह उत्पादन कर सकता है:
ट्रिपल-दीवार घाव पाइप - एक आंतरिक और बाहरी नालीदार परत का उपयोग करके अतिरिक्त उच्च रिंग कठोरता (एसएन 16) के लिए।
रिब्ड (टी-प्रकार) प्रोफ़ाइल पाइप - एसएन8 को बनाए रखते हुए कम वजन के लिए।
ठोस-दीवार घाव वाले पाइप - जब उच्च-प्रवाह अनुप्रयोगों के लिए एक चिकनी आंतरिक बोर की आवश्यकता होती है (मैनिंग गुणांक n ≤ 0.009)।
इन प्रोफाइलों के बीच बदलाव के लिए आमतौर पर केवल प्रोफाइल एक्सट्रूज़न डाई की अदला-बदली और वाइंडिंग पिच को समायोजित करने की आवश्यकता होती है - एक अनुभवी चालक दल के लिए 2 घंटे का ऑपरेशन।
| लागत मद | विशिष्ट रेंज | अनुकूलन युक्ति |
|---|---|---|
| मशीन का आधार मूल्य (WR‑2200) | यूएसडी 380,000 - 480,000 (एफओबी) | स्क्रू सामग्री की तुलना करें (नाइट्राइड स्टील बनाम बाईमेटेलिक) |
| स्थापना एवं कमीशनिंग | मशीन की लागत का 8 - 12% | 2 सप्ताह के लिए ऑन-साइट प्रशिक्षण प्रदान करने वाले आपूर्तिकर्ताओं को चुनें |
| ऊर्जा की खपत | 180 - 250 kWh/टन पाइप | सभी मोटरों पर इनवर्टर देखें (ईयू-स्पेक लाइनों में मानक) |
| टूलींग (डाई और मेन्ड्रेल) | USD 15,000 - 30,000 प्रति व्यास | पैकेज में एक स्टार्टर सेट (3 व्यास) पर बातचीत करें |
| वार्षिक रखरखाव बजट | खरीद मूल्य का 3 - 5% | वाइंडिंग गियरबॉक्स के लिए स्पेयर पार्ट्स पर ध्यान दें - सबसे लंबा लीड समय |
वैश्विक एचडीपीई पाइप बाजार के 2030 तक 5.8% सीएजीआर से बढ़ने का अनुमान है, जो पुराने जल बुनियादी ढांचे के प्रतिस्थापन और नए ग्रीनफील्ड औद्योगिक पार्कों से प्रेरित है। निर्माताओं के लिए, जीतने की रणनीति है:
अप्रत्याशित बड़े-निविदा अवसरों का लाभ उठाने के लिए अपने वर्तमान सबसे बड़े ऑर्डर के ऊपर कम से कम एक व्यास वाली लाइन में निवेश करें - उदाहरण के लिए, यदि आप मुख्य रूप से DN2000 बेचते हैं तो एक WR‑3000।
स्क्रू के वास्तविक-विश्व प्रदर्शन को सत्यापित करने के लिए अपने स्वयं के पुनर्नवीनीकृत सामग्री मिश्रण - न कि केवल कुंवारी छर्रों - का उपयोग करके फ़ैक्टरी स्वीकृति परीक्षण (एफएटी) की मांग करें।
उन आपूर्तिकर्ताओं को प्राथमिकता दें जो रिमोट डायग्नोस्टिक्स (IoT-रेडी कंट्रोलर) की पेशकश करते हैं - इससे हमारे क्षेत्र के अनुभव में डाउनटाइम में 40% की कमी आती है।
एचडीपीई बड़े व्यास वाली घुमावदार पाइप मशीनरीएक परिष्कृत लेकिन अच्छी तरह से समझी जाने वाली तकनीक है। लाभदायक निवेश की कुंजी आकर्षक हेडलाइन नंबरों में नहीं है, बल्कि रीसाइक्लिंग के लिए स्क्रू डिज़ाइन, मैन्ड्रेल परिशुद्धता और नियंत्रण प्रणाली सिंक्रनाइज़ेशन में निहित है। अपनी खरीद चेकलिस्ट के रूप में उपरोक्त पैरामीटर तालिकाओं और तकनीकी चौकियों का उपयोग करें। विक्रेताओं का मूल्यांकन करते समय, हमेशा वास्तविक उत्पादन रन से प्रक्रिया डेटा (पिघल तापमान प्रोफ़ाइल, विशिष्ट ऊर्जा खपत और व्यास सहनशीलता) का अनुरोध करें - न कि केवल एक ब्रोशर से।
